POGLAVLJE 4 - Zadatak 21:
Na mikrokontroler spojite jedno tipkalo i jednu svjetleću diodu. Napišite program koji će svakim pritiskom tipkala invertirati stanje svjetleće diode – ako je dioda isključena, a korisnik stisne tipkalo, dioda će se uključiti i obrnuto.

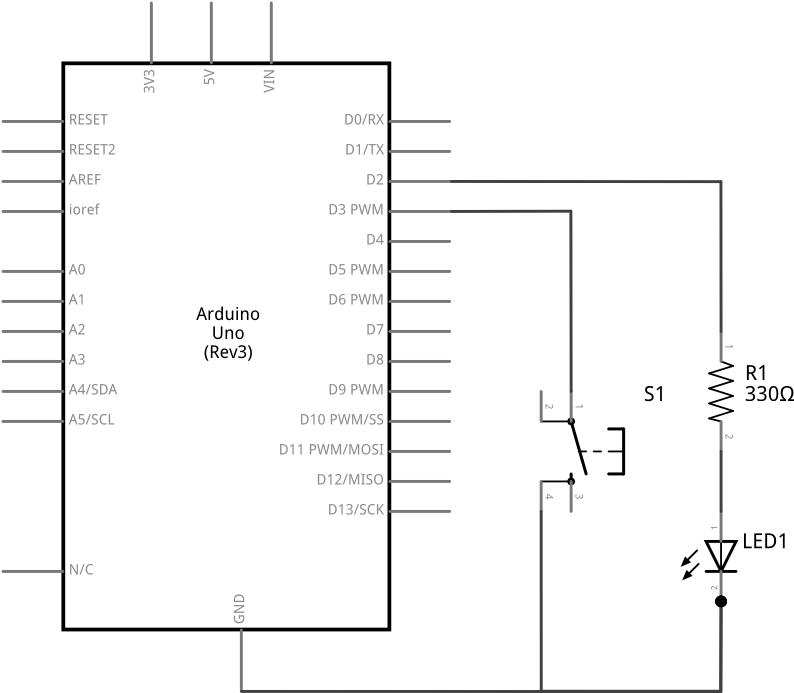

SHEMA:

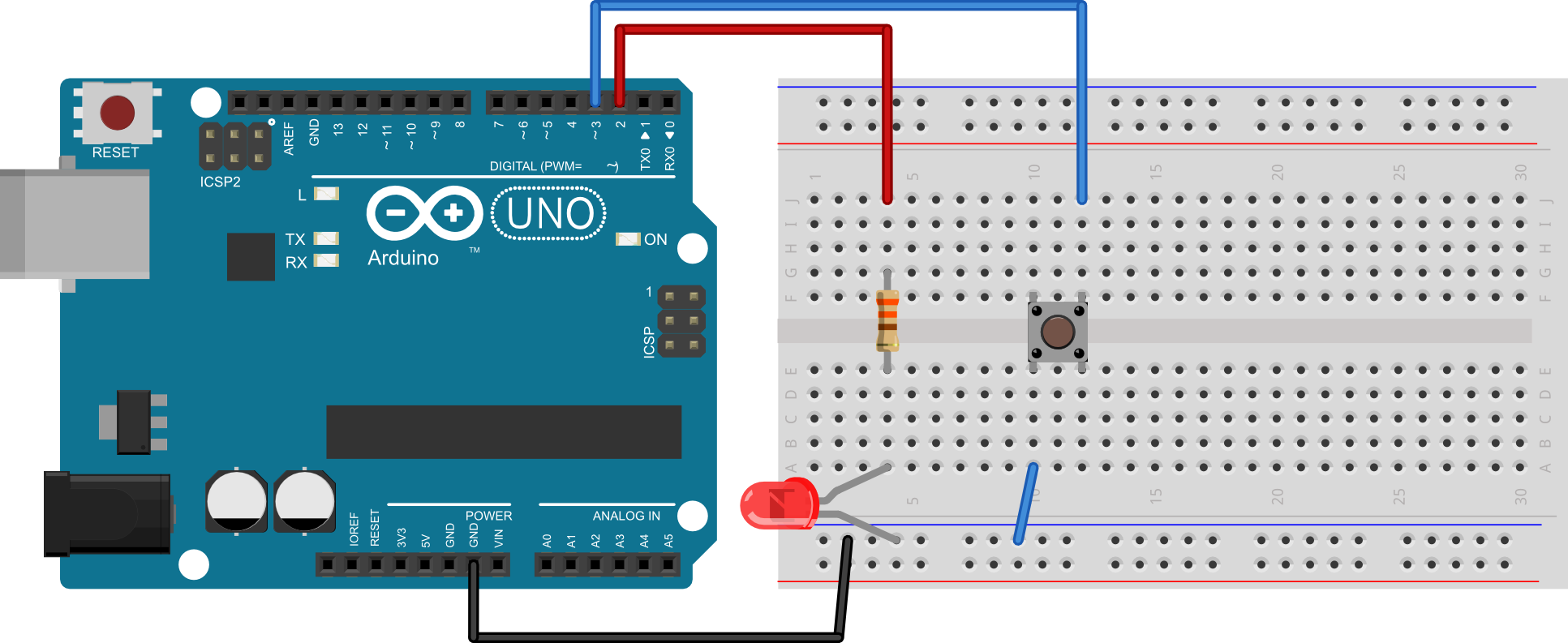

EKSPERIMENTALNA PLOČICA:
RJEŠENJE:
int led = 2; //definiraj led = 2 int tipkalo = 3; //definiraj tipkalo = 3 int stanje = LOW; //definiraj varijablu stanje void setup() { pinMode(led, OUTPUT); //postavi izvod led kao izlazni pinMode(tipkalo, INPUT_PULLUP); //postavi izvod tipkalo1 kao ulazni digitalWrite(led, LOW); //isključi led diodu - početno stanje } void loop() { if(digitalRead(tipkalo)==LOW){ //ako je pritisnuto tipkalo if(stanje==LOW){ //ako je stanje LOW stanje=HIGH; //postavi stanje u HIGH } else { //inače stanje=LOW; //postavi stanje u HIGH } digitalWrite(led, stanje); //postavi izvod led u stanje "stanje" } }
