POGLAVLJE 8 - Zadatak 39:
Na izvode mikrokontrolera s mogućnošću pulsno-širinske modulacije spojite jednu RGB svjetleću diodu, a na analogne izvode mikrokontrolera spojite tri potenciometra. Napišite program koji će mijenjati boju RGB diode pomoću potenciometara. Svaki od potenciometara upravlja jednom bojom RGB diode. Kada je pojedini analogni ulaz na maksimalnoj vrijednosti ta boja RGB diode svijetli punim intenzitetom. Putem serijske veze na računalo pošaljite izmjerene vrijednosti analognih ulaza i postavljene vrijednosti pulsno-širinske modulacije za svaku boju.

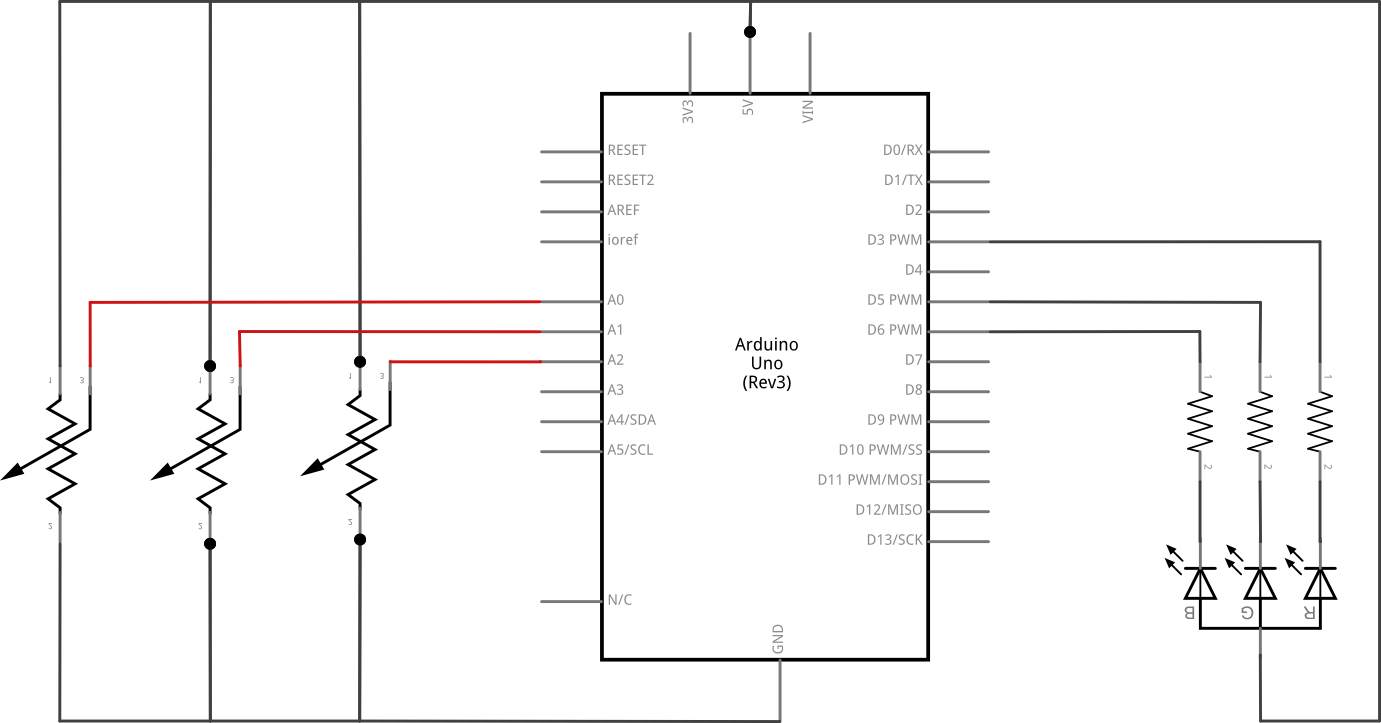

SHEMA:

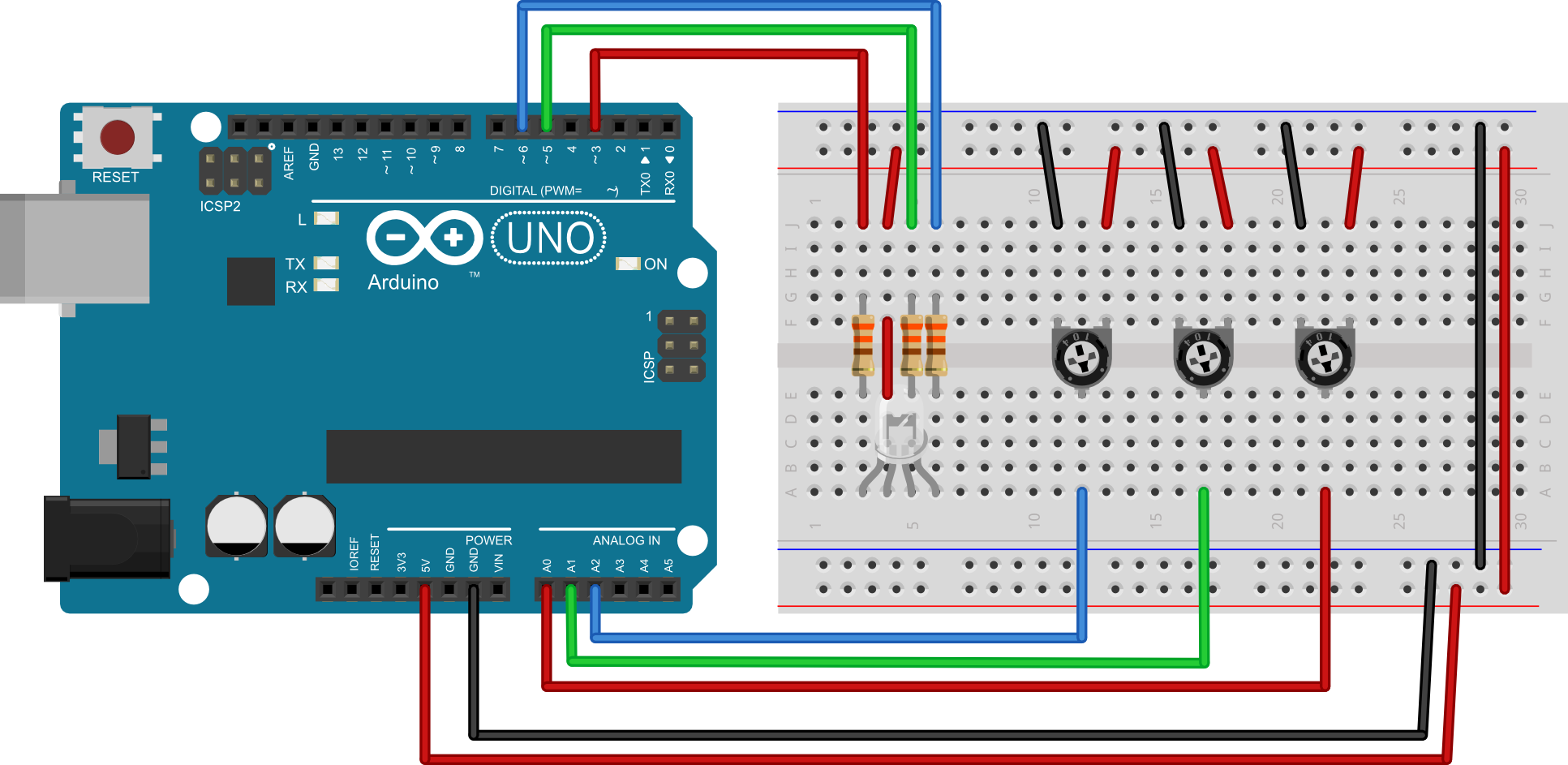

EKSPERIMENTALNA PLOČICA:
RJEŠENJE:
int segR = 3; //definiraj segR = 3 int segG = 5; //definiraj segG = 5 int segB = 6; //definiraj segB = 6 int potR = A2; //definiraj potR = A2 int potG = A1; //definiraj potG = A1 int potB = A0; //definiraj potB = A0 int ocitanjepotR; //definiraj varijablu ocitanjepotR int ocitanjepotG; //definiraj varijablu ocitanjepotG int ocitanjepotB; //definiraj varijablu ocitanjepotB int jacinaR; //definiraj varijablu jacinaR int jacinaG; //definiraj varijablu jacinaG int jacinaB; //definiraj varijablu jacinaB void setup() { pinMode(segR, OUTPUT); //postavi izvod seg_R kao izlazni pinMode(segG, OUTPUT); //postavi izvod seg_G kao izlazni pinMode(segB, OUTPUT); //postavi izvod seg_B kao izlazni digitalWrite(segR, HIGH); //isključi segment RGB diode - početno stanje digitalWrite(segG, HIGH); //isključi segment RGB diode - početno stanje digitalWrite(segB, HIGH); //isključi segment RGB diode - početno stanje } void loop() { ocitanjepotR=analogRead(potR); //očitaj stanje analognog ulaza ocitanjepotG=analogRead(potG); //očitaj stanje analognog ulaza ocitanjepotB=analogRead(potB); //očitaj stanje analognog ulaza jacinaR=map(ocitanjepotR, 0, 1023, 0, 255); //skaliraj očitanje na 0-255 jacinaG=map(ocitanjepotG, 0, 1023, 0, 255); //skaliraj očitanje na 0-255 jacinaB=map(ocitanjepotB, 0, 1023, 0, 255); //skaliraj očitanje na 0-255 analogWrite(segR, 255-jacinaR); //postavi analogni izlaz na izračunatu vrijednost analogWrite(segG, 255-jacinaG); //postavi analogni izlaz na izračunatu vrijednost analogWrite(segB, 255-jacinaB); //postavi analogni izlaz na izračunatu vrijednost delay(50); //čekaj 50 milisekundi }
